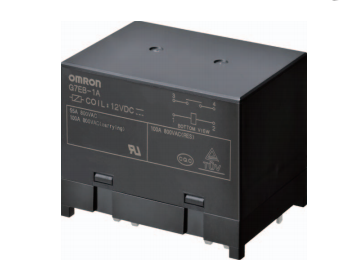

G7EB 功率繼電器

特點介紹:

實現AC480V 100A開關的高溫支持型
大容量功率繼電器
實現最大AC480V·100A的大容量開關
最高環境溫度可達85°C
實現高耐沖擊電壓(線圈和接點之間)10kV
接點間隔3.6mm以上(符合VDE0126)
實現初始5mΩ以下的低接觸電阻

端子形狀	接點構成	保護結構	型號	線圈額定電壓(V)	最小包裝單位
標準型	1a	耐助焊劑型	G7EB-1A	DC12 DC24	60個/箱
特殊端子型	1a	耐助焊劑型	G7EB-1AP1	DC12 DC24	60個/箱

注. 訂購時,請注明線圈額定電壓(V)。
Example: G7EB-1A DC12 Rated coil voltage

此外,交付時的包裝標記及標注的電壓規格為 [][]

VDC。

額定值
●操作線圈

項目	額定電流(mA)	線圈電阻(Ω)	動作電壓(V)	復位電壓(V)	最大容許電壓(V)	功耗(mW)
項目	額定電流(mA)	線圈電阻(Ω)	額定電壓的百分比			功耗(mW)
DC12	約235.3	51	75%以下 *	5~32%	120% (23°C時)	約2,800 約575 *
DC24	約116.5	206	75%以下 *	5~32%	120% (23°C時)	約2,800 約575 *

注1. 額定電流、線圈電阻的值指的是線圈溫度為+23°C時的值,公差±10%。注2. 動作特性指的是線圈溫度為+23°C時的值。注3. 最大許容電壓指的是在環境溫度為+23°C時繼電器線圈操作電源的電壓容許變化范圍內的最大值。* 使用保持電壓時的線圈功耗約為575mW(保持電壓45%時)。詳情請參閱注意事項的“●關于繼電器動作后的線圈電壓降低(保持電壓)”。* 部分安裝方向不在保證范圍內。詳情請參閱注意事項的“●安裝方向性”。
●開關部(接點部)

項目	阻性負載
接點結構	雙斷開
接點材質	Ag合金
額定負載	AC480V 100A/AC800V 40A
額定通電電流	100A
接點電壓的最大值	AC800V
接點電流最大值	100A

■性能

項目	型號

G7EB-1A、G7EB-1AP1

接觸電阻 *1

5mΩ以下

動作時間 *2

30ms以下

復位時間 *2

10ms以下

絕緣電阻 *3

1,000MΩ以上

耐電壓

線圈和接點間

AC5,000V 50/60Hz 1min

同極接點間

AC2,000V 50/60Hz 1min

耐沖擊電壓

線圈和接點間 10kV(1.2×50μs)

振動

耐久

10~55~10Hz 單振幅0.75mm(雙振幅1.5mm)

誤動作

勵磁: 10~55~10Hz 單振幅0.75mm(雙振幅1.5mm)
無勵磁:10~55~10Hz 單振幅0.15mm(雙振幅0.3mm)

沖擊

耐久

1,000m/s2

誤動作

勵磁: 100m/s2
無勵磁: 50m/s2

耐久性

機械

100萬次以上(開關頻率10,800次/h)

電氣(阻性負載) *4

①AC480V 100A 300次 85°C
②AC800V 40A 沖擊、通電100A、斷路40A 30,000次 85°C (開關頻率1秒ON-9秒OFF)

故障率P水準(參考值 ) *5

DC5V 1A

使用條件

線圈保持電壓 *6

線圈額定電壓的45~65%

使用環境溫度

-40°C~85°C(不結冰、凝露)

使用環境濕度

5~85%RH

重量

約100g

注. 上述值為23°C的初始值。 (電氣耐久性除外)*1. 測量條件: DC6V20A電壓下降法。*2. 測量條件: 外加額定操作電壓時不包括接點跳動。*3. 測量條件: 用DC1000V 絕緣電阻計測量與耐電壓項目中相同的部位。*4. 使用二極管與齊納二極管時。請將二極管和齊納二極管接至繼電器線圈。詳情請參閱4頁的“關于操作線圈與二極管連接”。*5. 此值為開關頻率180次/min時的值。*6. 使用保持電壓的詳情請參閱注意事項的“●關于繼電器動作后的線圈電壓降低(保持電壓)”。

誤動作沖擊


測量:	往3軸6個方向各加3次沖擊,測定接點產生誤動作的值。但是,勵磁電壓須在保持電壓額定值范圍內。
規格值:	勵磁 100 m/s2
	無勵磁 50 m/s2
